Q341F不銹鋼球閥

產品概況

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產系統中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱和供氣系統中；在農田的排灌系統中；在冶金生產系統中得以廣泛地應用，是一種與生產建設、人民生活息息相關的重要機械產品。球閥密閉在各類管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
產品詳情

結構特點


      （1）流體阻力小，全通徑的球閥基本沒有流阻。
      （2）結構簡單、體積小、重量輕。
      （3）緊密。它有兩個密封面，而且目前球閥的密封面材料使用塑料，密封性好，能實現密封。在真空系統中也已使用。
      （4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。
      （5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
      （6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
      （7）適用廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。
      （8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。


執行標準


      設計與制造：API 6D、API 608、BS 5351、GB/T 12237
      結構長度：ASME B 16.10、GB/T 12221
      連接法蘭：JB/T 79.1~79.4、ASME B 16.5、HG/T 20615、HG/T 20592、JIS B2238、GB/T 9113.1~9113.4
      試驗與檢驗：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208


性能參數


      主要材質：鑄鐵、鑄鋼、不銹鋼
      公稱通徑：DN125~300mm
      公稱壓力：PN1.6~4.0MPa
      適用溫度：＜80℃
      適用介質：水、溶劑、酸和天然氣等

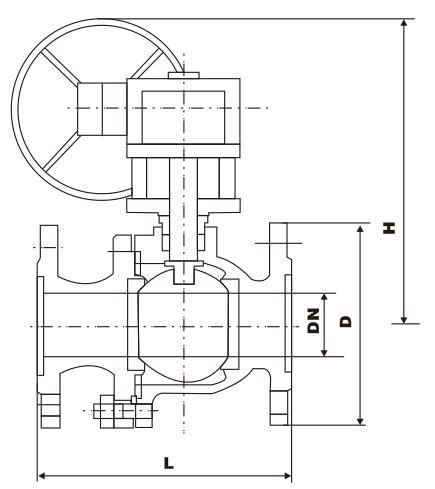

產品尺寸

PN1.6 MPa

DN(mm)

125

150

200

250

300

L

356

394

457

533

610

D

245

280

335

405

460

H

542

572

638

828

948

WT(kg)

110

130

200

245

500


PN2.5 MPa

DN(mm)

100

125

150

200

250

300

L

305

381

403

502

568

648

D

230

270

300

360

425

485

H

528

547

592

791

926

948

WT(kg)

90

130

170

250

385

625


PN4.0 MPa

DN(mm)

100

125

150

200

250

300

L

305

381

403

502

568

648

D

230

270

300

375

445

510

H

528

547

592

791

926

948

WT(kg)

95

135

175

265

524

665
