全焊接法蘭式球閥
產品概況
全焊接法蘭式球閥是一種很好節能環保產品，其特點在閥門關斷時內部泄漏量可達到“零泄露”狀態，可使能源流失造成的損失降低到**低點。大大提高節能性與熱能計量的精確度。閥門由全焊接的閥體和碳增強特氟隆密封墊組成，可以頻繁操作，在有雜質及化學物質的情況下長壽命運行。研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。產品廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域，作為開啟和關閉的控制裝置。與同類行業的同種規格產品相比，閥體小，而且外形美觀。
結構特點
1、不需要維護，調整及潤滑，易于安裝。可以頻繁操作，在有雜質及化學物質的情況下長壽命運行；
2、閥桿可以加長、易于保溫；
3、操作手柄可以拆下，換向安裝；
4、閥體不含沉重且不可靠的鑄件。
執行標準
設計規范：API 6D、ASMEB 16.34
壓力-溫度等級：ASME B16.34、API608
結構長度：ASME B16.10、GB12221
法蘭形式與尺寸：ASME B16.47、ASME B16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH
檢驗與試驗：API 598、API 6D、GB13927
耐火試驗：API 607、API 6FA
性能參數
閥門型號：Q41F
連接方式：法蘭、焊接
壓力等級：PN1.6~4.0MPa
產品規格：DN15 -DN200mm
閥體材質：鑄鋼、不銹鋼、鍛鋼
適用溫度：0℃≤t≤200℃
適用介質：水、石油、化工、天然氣等
驅動方式：手動、蝸輪傳動、氣動、電動

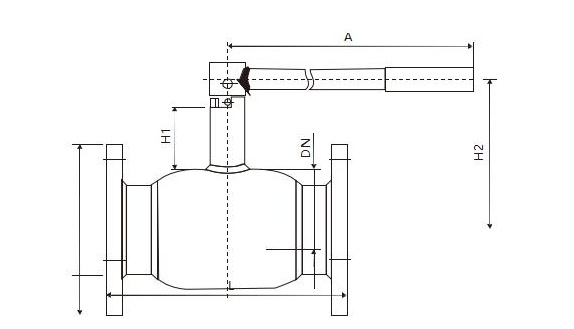

產品尺寸
|
DN |
公稱直徑 |
DH |
D |
L |
H1 |
H2 |
A |
重量(Kg) |
|
50 |
40 |
89 |
165 |
300 |
40 |
105 |
250 |
9 |
|
65 |
50 |
108 |
185 |
300 |
40 |
115 |
275 |
11 |
|
80 |
65 |
133 |
200 |
300 |
50 |
135 |
275 |
13 |
|
100 |
80 |
159 |
220 |
325 |
55 |
155 |
365 |
22 |
