結構特點
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕；
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性；
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏；
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活；
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物；
6、采用硬密封不銹鋼材質，閥瓣噴焊處理，可以擴展閥門對溫度、壓力的要求。
執行標準
設計規范：JB/T8691-1998
結構長度：JB/T15188.2-94
法蘭連接：GB/T9113.1 -2000 JB/T79-94
試驗與檢驗：GB/T13927-92
性能參數
公稱通徑：DN50～600mm
壓力范圍：PN1.0MPa
工作溫度：橡膠≤80℃四氟密封≤180℃硬密封≤425℃
主體材質：碳鋼、不銹鋼
適用介質：糖漿、紙漿、污水、煤漿、會、渣水混合物
|

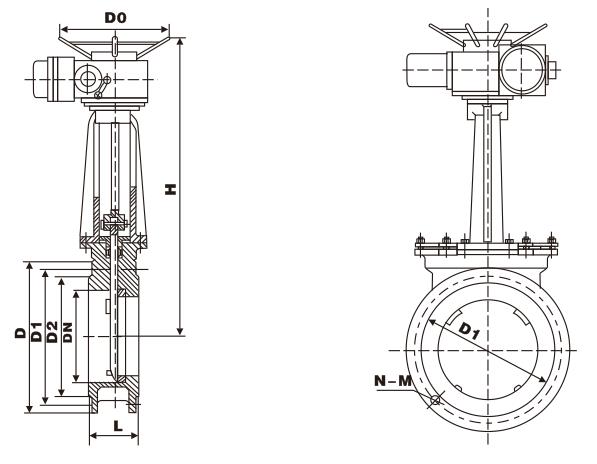

PN(MPa) |
DN(mm) |
L |
D |
D1 |
D2 |
H |
N-M |
DO |
|
PZ273X-6/10/16 PZ273F-6/10/16 PZ273H-6/10/16 PZ273Y-6/10/16 |
||||||||
|
1.0 |
50 |
50 |
160 |
125 |
100 |
370 |
4-M16 |
180 |
|
65 |
50 |
180 |
145 |
120 |
460 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
590 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
780 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
950 |
8-M16 |
230 |
|
|
150 |
70 |
280 |
240 |
210 |
980 |
8-M20 |
280 |
|
|
200 |
70 |
335 |
295 |
265 |
1055 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
1060 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
1230 |
12_M20 |
400 |
|
|
350 |
90 |
500 |
460 |
428 |
1250 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
1767 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1950 |
20-M22 |
530 |
|
|
500 |
120 |
670 |
620 |
585 |
2010 |
20-M22 |
530 |
|
|
600 |
120 |
780 |
725 |
685 |
2110 |
20-M27 |
600 |
|
