結構特點
1、產品設計制造按E101和JB/T3595標準的規定，結構合理，性能優良；
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好；
3、支管兩端為對焊連接，適應不同的接管要求；
4、閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長；
5、高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定,使用壽命長。
設計規范
設計規范：JB/T3595
結構長度：GB/T1221\GB/T 15188.1
焊接接口：JB/T3595
試驗與檢驗：JB/T 3595
壓力-溫度：JB/T 3595
性能參數
公稱通徑：DN10~350mm
壓力范圍：PN20~32MPa
適用溫度：≤570℃
閥體材料：WCB、12Cr1MoV、 WC6、WC9
適用介質：水、油品、蒸汽
|

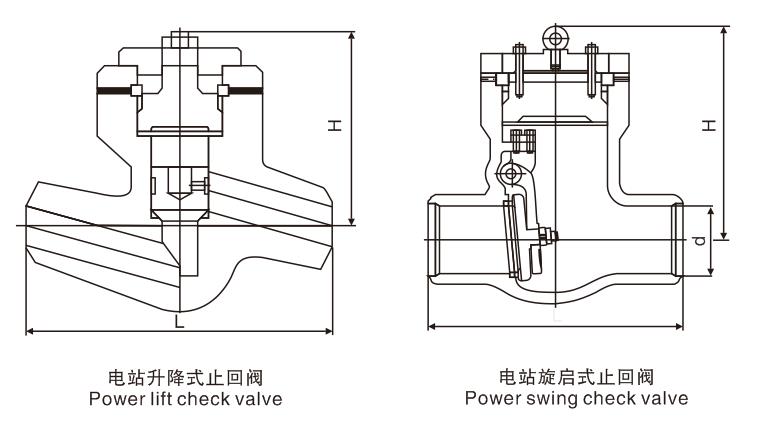

產品名稱 |
型號 |
DN(mm) |
L |
H |
WT (kg) |
|
電站升降式止回閥 |
H61Y-250 H61Y-320 H61Y-P54140V H61Y-P54170V H61Y-P57170V |
10 |
120 |
156 |
2.5 |
|
15 |
216 |
200 |
8.5 |
||
|
20 |
229 |
210 |
9 |
||
|
25 |
254 |
210 |
10 |
||
|
32 |
279 |
245 |
14 |
||
|
40 |
305 |
270 |
21 |
||
|
50 |
368 |
300 |
28 |
||
|
65 |
419 |
412 |
- |
||
|
80 |
470 |
370 |
- |
||
|
100 |
546 |
418 |
- |
|
產品名稱 |
型號 | DN(mm) | L | H | WT(kg) |
|
電站旋啟式止回閥 |
H61Y-250 | 50 | 368 | 250 | 50 |
| 65 | 419 | 282 | 57 | ||
| 80 | 470 | 325 | 65 | ||
| 100 | 546 | 350 | 80 | ||
| 175 | 900 | 440 | 180 | ||
| H61Y-320 | 125 | 794 | 409 | 170 | |
| 225 | 1000 | 550 | 415 | ||
| 300 | 1270 | 680 | 1200 | ||
| 350 | 1422 | 745 | 1638 |
